ASUS MB Sc 2066 WS X299 SAGE II, Intel X299, 8xDDR4, CEB
ASUS MB Sc 2066 WS X299 SAGE II, Intel X299, 8xDDR4, CEB

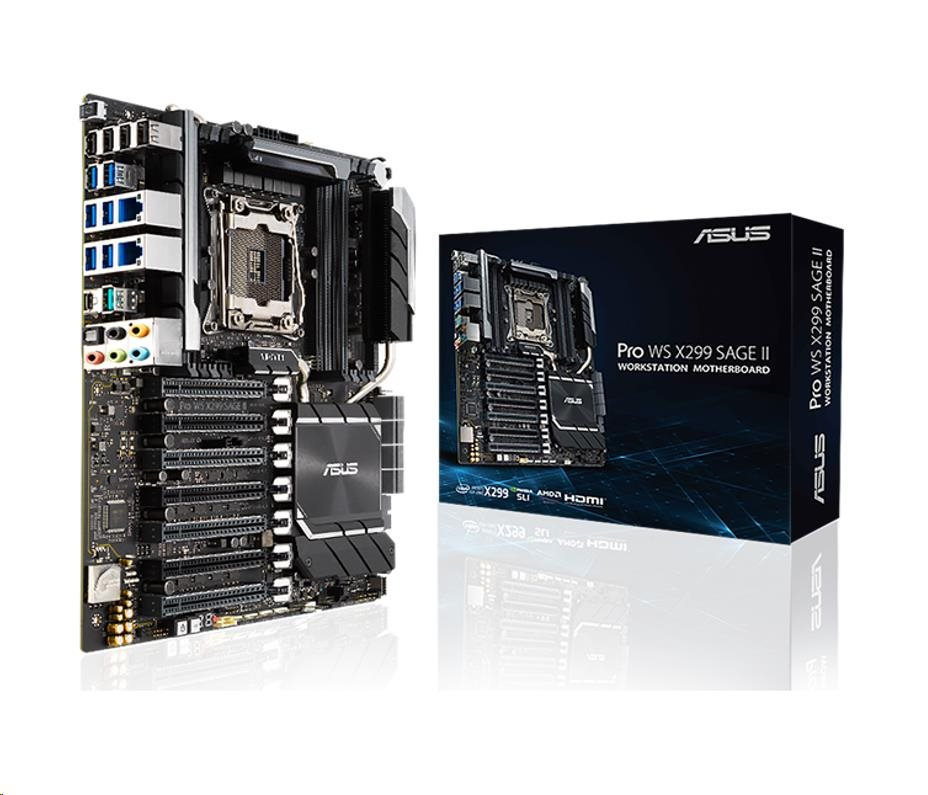

Pro WS X299 SAGE II
Základná doska Intel CEB LGA 2066 pre procesory Intel Core X-series, s AI Overclocking, duálny Intel 2.5G Ethernet, 7 slotov PCIe Gen 3, podpora pamäte DDR4 4266 MHz, duálny M.2, trojité U.2, USB 3.2 Gen 2 Type-C a osvetlenie Aura Sync RGB
- Socket Intel LGA 2066: pripravený na najnovšie procesory Intel® Core™ série X
- Pretaktovanie pomocou umelej inteligencie: Rýchlo optimalizuje výkon procesora profilovaním procesora a chladiča, čím dosahuje výsledky, ktoré sú veľmi blízke manuálnemu ladeniu odborníkmi
- Duálny procesor Intel® 2.5G LAN: Ponúka zvýšenú priepustnosť dát a vyššiu efektivitu, takže je ideálna na prenosy veľkých súborov a zálohovanie
- Vhodný až pre 4-cestné grafické karty: obsahuje 7 slotov PCIe Gen 3 x16 a podporuje NVIDIA® SLI a AMD CrossFire™
- Mimoriadne účinný chladič VRM: Konštrukcia s kovovým rebrovaním maximalizuje plochu na odvod tepla, aby sa dosiahol neškrtiaci výkon
- Pripojenie novej generácie: Prenosové rýchlosti novej generácie s duálnym M.2, trojité U.2 a USB 3.2 Gen 2 Type-A a Type-C™
CPU
Procesory Intel® Socket 2066 Core™ série X
Podporuje Intel® Virtual RAID on CPU (VROC)
* Pozri www.asus.com pre zoznam podpory CPU
* Technológia Intel® Turbo Boost 3.0 Podpora Závisí od typov CPU.
Čipová súprava
Intel® X299
Pamäť
Procesory Intel® Core™ série X (6-jadrové a vyššie)
8 x DIMM, max. 256GB, DDR4 4266(O.C.)/4200(O.C.)/4133(O.C.)/4000(O.C.)/3600(O.C.)/2933/2666/2400 MHz Non-ECC, Un-buffered Memory
Podporuje Intel® Extreme Memory Profile (XMP)
* Podpora Hyper DIMM závisí od fyzických vlastností jednotlivých CPU.
* Skutočná frekvencia pamäte sa líši v závislosti od typu procesora Intel a pamäťového modulu. Podrobnejšie informácie o typoch pamäte podporovaných jednotlivými procesormi nájdete na oficiálnej stránke spoločnosti Intel.
Podpora viacerých grafických procesorov
Podporuje technológiu NVIDIA® 4-Way SLI®
Podporuje technológiu AMD 4-Way CrossFireX
Rozširujúce sloty
7 x PCIe 3.0/2.0 x16 (jednoduché x16 alebo dvojité x16/x16 alebo trojité x16/x16/x16 alebo štvorité x16/x16/x16/x16 alebo sedem x16/x8/x8/x8/x8/x8) *1
Úložisko
Čipová súprava Intel® X299 :
1 x M.2_1 zásuvka 3, s kľúčom M, podpora úložných zariadení typu 2242/2260/2280/22110 (režim SATA aj PCIE)*2
1 x M.2_2 zásuvka 3, s kľúčom M, podpora úložných zariadení typu 2242/2260/2280 (len v režime PCIE)
8 x port(y) SATA 6 Gb/s
3 x U.2 konektor*3
Podpora Raid 0, 1, 5, 10
Podpora Intel® Rapid Storage Technology enterprise 5.1 pre rad X (6-jadrový a vyšší) CPU RAID
Podporuje technológiu Intel® Smart Response
Podpora technológie Intel® Rapid Storage Technology 15
Intel® Optane™ Memory Ready
Podpora Intel® Virtual RAID (VROC) pre CPU RAID
LAN
Intel® I225-LM
Audio
Realtek® S1200A 7.1-Channel High Definition Audio CODEC
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports : Jack-detection, Multi-recording, Front Panel MIC Jack-retasking
- High quality 120 dB SNR stereo playback output (Line-out at rear) and 113 dB (Line-in)
Audio Feature :
- DTS Connect
- DTS Headphone:X
- DTS X®:Ultra
- Audio amplifier: Provides the highest-quality sound for headphone and speakers
- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
- Unique de-pop circuit: Reduces start-up popping noise to audio outputs
Separate l
Porty USB
Čipová súprava Intel® X299 :
8 x USB 3.2 porty 1. generácie (6 na zadnom paneli, , 2 na strednej doske)
Čipová sada Intel® X299 :
4 x USB 2.0 port(y) (4 na zadnom paneli, )
ASMedia® USB 3.2 radič Gen 2 :
2 x USB 3.2 porty Gen 2 (2 na zadnom paneli, , Type-A + USB Type-CTM)
ASMedia® USB 3.2 radič Gen 2 :
1 x USB 3.2 porty Gen 2 (1 v strede dosky)
Špeciálne funkcie
OC Design - technológia ASUS PRO Clock II
5-cestná optimalizácia pomocou dvoch inteligentných procesorov 5
- tlačidlo pre ladenie 5-cestnej optimalizácie dokonale konsoliduje TPU, EPU, DIGI+ Power Control, Fan Xpert 3 a Turbo App
TPU
Fan Xpert4
- Fan Xpert 4 s funkciou automatického ladenia ventilátorov a výberom viacerých termistorov pre optimalizované riadenie chladenia systému
ASUS 5X Protection III :
- ASUS SafeSlot Core: Spevnený slot PCIe zabraňuje poškodeniu
- ASUS Overvoltage Protection: Konštrukcia napájania chrániaca obvody na svetovej úrovni
- ASUS Stainless-Steel Back I/O: 3-násobná odolnosť voči korózii pre väčšiu odolnosť!
-
ASUS Enhanced DRAM Overcurrent Protection - ochrana pred poškodením pri skratoch
- ASUS ESD Guards - vylepšená ochrana pred ESD
ASUS EPU :
- EPU
ASUS Digital Power Design :
- špičkový digitálny 8-fázový CPU Power Design
- špičkový digitálny 2-fázový DRAM Power Design
AURA :
- Aura RGB Strip Headers
- Aura Addressable Strip Header(s)
Exkluzívne funkcie ASUS :
- AI Suite 3
- Ai Charger+
- Crystal Sound 3
ASUS EZ DIY :
- ASUS CrashFree BIOS
- ASUS EZ Flash
- ASUS USB BIOS FlashBack™
- Multi-language BIOS
2 a U.2 Onboard (Najnovšia technológia prenosu s rýchlosťou prenosu dát až 32 Gb/s pre M.2 a U.2)
Podpora Thunderbolt 3
Zadné I/O porty
2 x port(y) LAN (RJ45)
1 x USB 3.2 Gen 2 (teal blue) Typ A
1 x USB 3.2 Gen 2 (čierna)USB Type-CTM,
6 x USB 3.2 Gen 1 (modrá)
4 x USB 2.0 (jeden port možno prepnúť na USB BIOS FlashBack™)
1 x optický S/PDIF výstup
1 x tlačidlo (tlačidlá) USB BIOS FlashBack™
1 x 8-kanálový audio vstup/výstup
Interné porty I/O
2 x konektor(y) ventilátora CPU
2 x konektor(y) ventilátora podvozku
2 x adresovateľný RGB header
1 x AAFP konektor
2 x Aura RGB Strip Headers
1 x M.2 Socket 3 s kľúčom M, podpora úložných zariadení typu 2242/2260 (režim SATA aj PCIE)
1 x M.2 Socket 3 s kľúčom M, podpora úložných zariadení typu 2242/2260/2280 (iba režim PCIE)
1 x TPM header
8 x SATA 6Gb/s konektor(y)
1 x VROC_HW_Key
1 x AIO_PUMP konektor
1 x Thunderbolt header(y)
1 x 24-pinový EATX Power konektor(y)
2 x 8-pinový ATX 12V Power konektor(y)
1 x Power-on button(y)
1 x Reset button(y)
1 x Clear CMOS button(y)
3 x U.2 konektor
1 x konektor systémového panela
1 x záhlavie portu COM
1 x záhlavie W_Pump+
1 x konektor tepelného senzora
1 x prepojka CPU_OV
1 x M.2 Hlavička ventilátora
1x 6-pinový napájací konektor ATX 12V
1 x USB 3.2 Gen 2 (až 10 Gb/s)
1 x USB 3.konektor 2 Gen 1 (až 5 Gb/s) podporuje ďalšie 2 porty USB
3 x U.hlavička spínača 2 LED
Príslušenstvo
Návod na použitie
Predlžovací kábel s adresovateľnou LED
1 x vertikálny M.sada 2 držiakov
I/O Shield
1 x kábel(y) portu COM
8 x kábel(y) SATA 6Gb/s
1 x M.2 skrutky
1 x podporné DVD
1 x súprava chladenia MOS (držiak ventilátora a ventilátor 40 mm x 40 mm)
1 x 3-cestný mostík (mostíky) SLI
1 x 4-cestný mostík (mostíky) SLI
1 x SLI HB BRIDGE(2-WAY-M)
1 x Q-konektor (0 v 1)
Operačný systém
Windows® 10 64-bit
Najnovšiu podporu operačného systému nájdete na stránke https://www.asus.com/event/Server/OS_support_list/OS.html
Faktor formy
CEB Form Factor
12 palcov x 10.5 palcov ( 30.5 cm x 26.7 cm )
Hmotnosť
Farebný box (3 v 1)
Čistá hmotnosť: 5.55 kg
Hrubá hmotnosť: 8.06kg
Veľké balenie (5 v 1)
Čistá hmotnosť: 6.99 kg
Hrubá hmotnosť: 9.37kg
Životné prostredie
Prevádzková teplota: 10? ~ 35?
Neprevádzková teplota: -40? ~ 70?
Neprevádzková vlhkosť: 20 % ~ 90 % (nekondenzujúca)
Poznámka
*Intel® VROC je podporovaný prostredníctvom RSTe a Intel® VROC_HW_key. VROC_HW_Key sa kupuje samostatne. Typ a funkcia NVMe RAID závisí od nainštalovaného kľúča Intel® VROC_HW_key.
*1 Podrobnejšie informácie nájdete v blokových schémach v prílohe k príručke.
*2 M.podpora 2 PCIE RAID,M.zásuvka 2_1 zdieľa šírku pásma s portom SATA6G_1. Keď M.zásuvka 2_1 pracuje v režime
SATA, port SATA6G_1 bude vypnutý.
*3 U.2 konektory sú podporované len v 48/44-pásmových procesoroch..
