Distribútor Solarix LC-50 42U

Voľne stojaci rozvádzač typu LC-50 je určený na inštaláciu pasívnych a aktívnych prvkov štruktúrovaných kabelážnych systémov.

Technické parametre:

Základná konštrukcia
Stojan LC-50 sa skladá z demontovateľnej kostry, ktorá sa skladá zo dna, stropu a štyroch stĺpikov, ku ktorým sú pripevnené vodorovné priečky. K priečkam sú pripevnené zvislé koľajnice, ktoré umožňujú inštaláciu zariadení v rozmerovom štandarde 19". Z čelnej strany je skrinka vybavená celosklenenými dvierkami z číreho tvrdeného bezpečnostného skla (EN 12150-1). Dvere majú max. uhol otvorenia 180° a sú vybavené valcovým zámkom s jednobodovým uzamykaním. Konštrukcia skrinky umožňuje zmeniť smer otvárania dverí. Odnímateľné zadné kovové dvere a bočné kryty sú pripevnené cylindrickými zámkami k rovnakému kľúču ako dvere. V zadnej stene je namontovaný káblový vývod s nainštalovanou prachovou kefou.
V strope a spodnej časti sú otvory pre káblový vstup a odvod horúceho vzduchu uzavreté vylamovacími zátkami. Zaslepovacie zátky je možné z otvorov odstrániť odrezaním mostíkov, ktoré ich spájajú so spodnou alebo stropnou časťou skrinky. Otvory na výstup teplého vzduchu sú prispôsobené na inštaláciu ventilačnej jednotky VJ-R2, 4 alebo 6. Otvory pre káblové vstupy umožňujú zavedenie napájacích káblov zakončených trojfázovou zástrčkou.

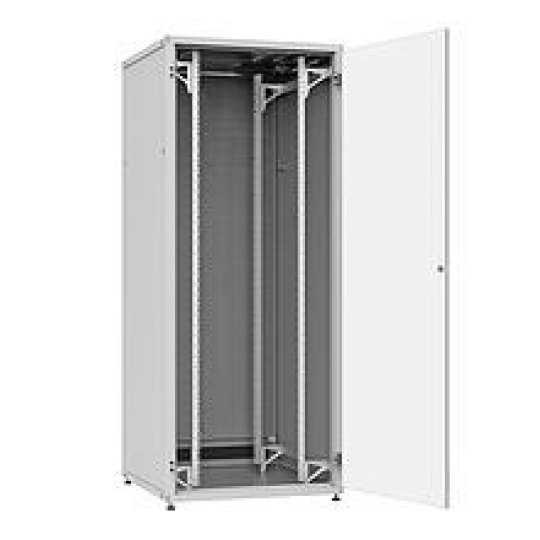

Vertikálne koľajnice s rozstupom 19"
Stojan obsahuje dva páry 19" vertikálnych koľajníc s potlačou na identifikáciu výšky namontovaných zariadení. Konštrukcia skrinky umožňuje zmeniť polohu zvislých koľajníc v smere hĺbky skrinky.

Pripojenie rozvádzačov do zostáv
Po stranách regálov sú v hornej a dolnej časti otvory na spojenie regálov do zostáv. Na vzájomné spojenie dvoch ovládacích skriniek je potrebné použiť ďalšie upevňovacie prvky. Regály je možné zostaviť do zostáv, radov, bez nutnosti demontáže bočných panelov.

Prikryť
IP 20 podľa EN 60529
Nevzťahuje sa na káblový vstup s protiprachovou kefou.

Garantovaná nosnosť
Maximálna prípustná celková hmotnosť zariadenia namontovaného vo vnútri rozvádzača nesmie prekročiť:
1 360 kg
pre skrinku s hĺbkou 1 000 mm umiestnenú na nohách, podstavci alebo priamo na podlahe (neplatí pre výšku skrinky 24U)
1 000 kg
pre hĺbky krabičiek 600 mm alebo 800 mm vo všetkých výškach na nohách, sokli alebo priamo na podlahe a pre krabičky 24U s hĺbkou 1000 mm
500 kg
pre skriňu postavenú na kolieskach nášho typu
Nosnosť je zaručená pri rovnomernom statickom zaťažení.

Zarovnanie a zarovnanie
Každý rozdeľovač obsahuje štyri kusy výškovo nastaviteľných vyrovnávacích nôh. Tie umožňujú umiestnenie rozvádzača na nerovnej podlahe. Ak sa tieto nohy nepoužívajú, je možné rozvádzač umiestniť priamo na podlahu. V spodnej časti skrinka neobsahuje žiadne vyčnievajúce prvky.

Uzemnenie krytu
Všetky komponenty rozvádzača sú vodivo prepojené. Vodivé spojenie dverí a bočných krytov s kostrou rozvádzača sa vykonáva pomocou uzemňovacích káblov s prierezom 6 mm2 pre maximálne prúdové zaťaženie 63 A.

Ochrana krytu proti korózii
Štandardne sú skrine dodávané s práškovým lakovaním vo svetlošedej farbe RAL 7035.
Vnútorné montážne diely, ako sú 19" zvislé koľajnice a priečniky, sú pokovované Al-Zn.

Príslušenstvo
K skrine je možné objednať širokú škálu štandardného 19" príslušenstva, ako sú police, záslepky, panely na vedenie káblov a mnoho ďalších produktov, vrátane špeciálneho príslušenstva na želanie zákazníka.

Balenie obsahuje:
1 rám/rám/rám vo zvislej polohe

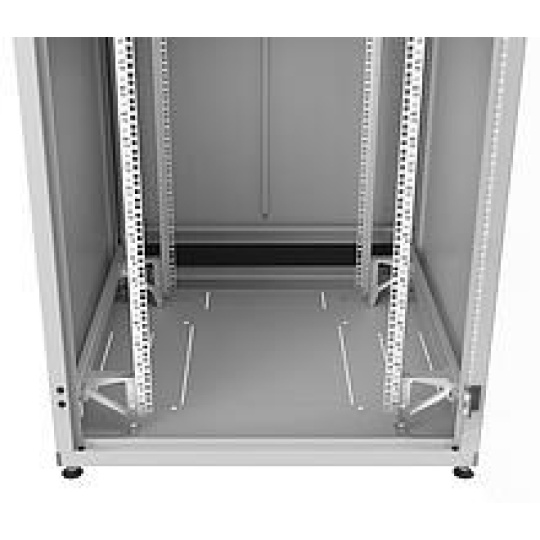

2 základne s káblovým výstupom a prípravou na inštaláciu ventilačnej jednotky (breakout)

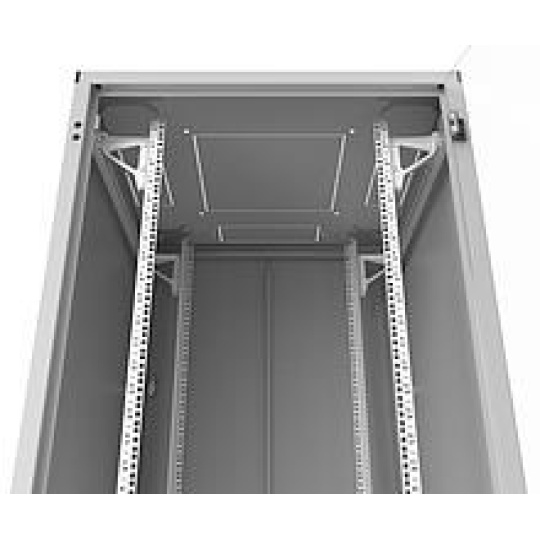

3 strop s káblovým vstupom a prípravou na inštaláciu ventilačnej jednotky (breakout)
4 priečniky pre montáž 19" koľajníc
5 držiakov 19" vertikálne listy
6 zvislých pruhov
7 celosklenených dverí vybavených jednobodovým cylindrickým zámkom
8 bočný výklopný kryt vybavený jednobodovým cylindrickým zámkom

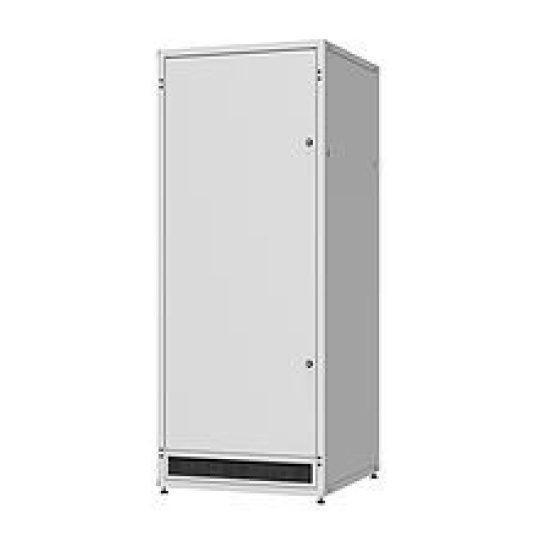

9 zadných dverí vybavených jednobodovými cylindrickými zámkami
10 Káblový vývod s prachovou kefou , ktorý sa má namontovať pod alebo nad zadné dvere
11 výškovo nastaviteľná noha
