airFiber AF5U, 1Gbps+, 5GHz

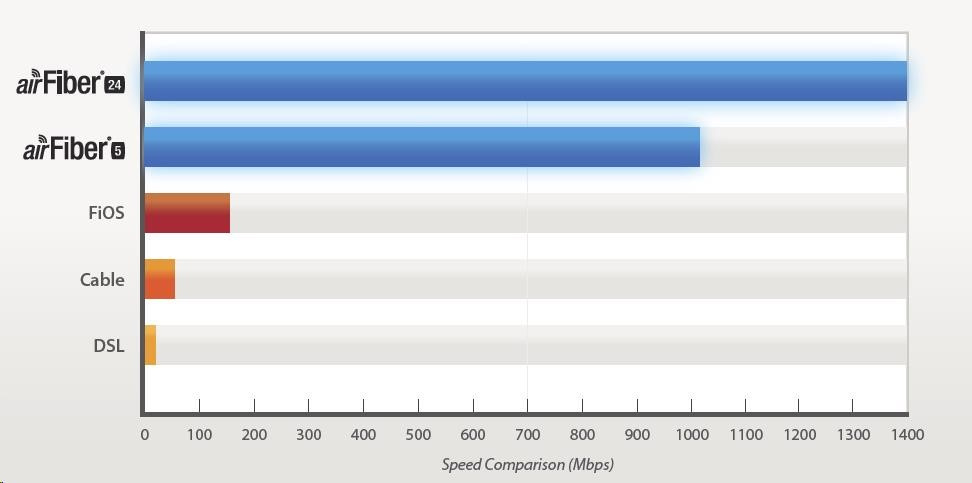

zároveň ide o najmodernejšiu chrbticovú technológiu v pásme 5 GHz. Vďaka pokročilej technológii HDD, eXtended Range a modulácii 256QAM komunikuje rýchlosťou až 1 Gb/s.
Pripojenie je možné realizovať až do vzdialenosti 100 km podľa nastaveného výkonu.
Na kompletné pripojenie je potrebné zakúpiť dve jednotky.
Zariadenie nie je možné prevádzkovať v Českej republike podľa platného VO-R!

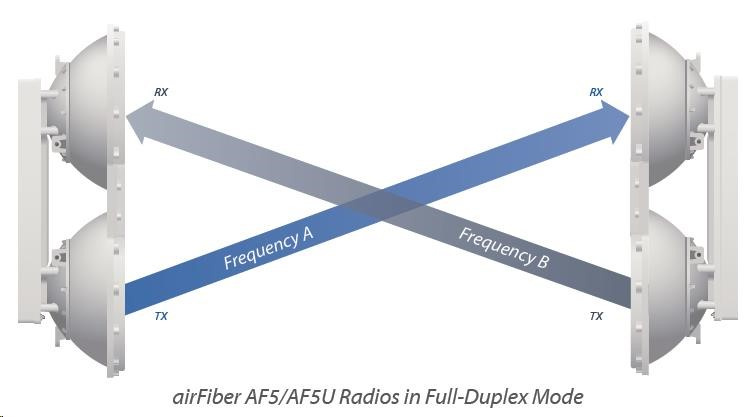

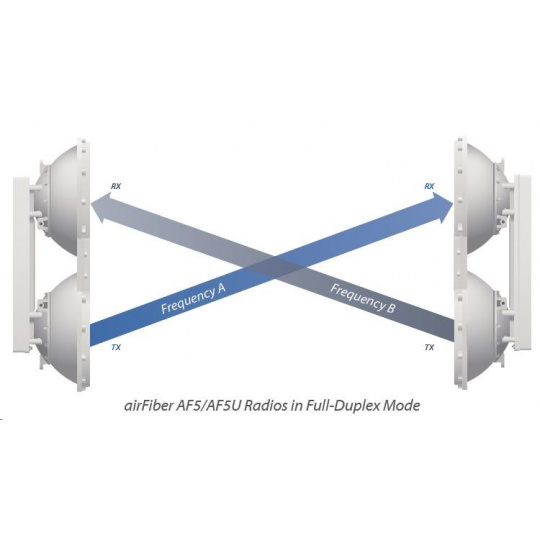

okrem štandardnej podpory TDD a FDD spoločnosť airFiber predstavila novú technológiu HDD (Hybrid Division Duplexing). Nová technológia xRT (eXtended Range Technology) umožňuje maximálny dojazd až 100+ km. To spolu s ďalšími inovatívnymi technológiami a systémom AirOS vytvára jedinečné rýchle chrbticové pripojenie s jednoduchou inštaláciou a správou.



technické údaje:

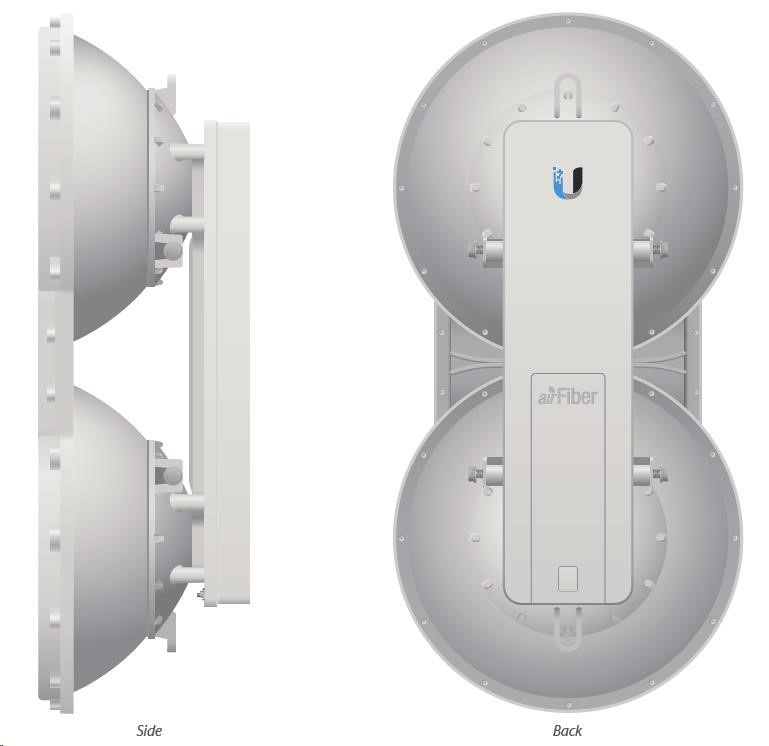

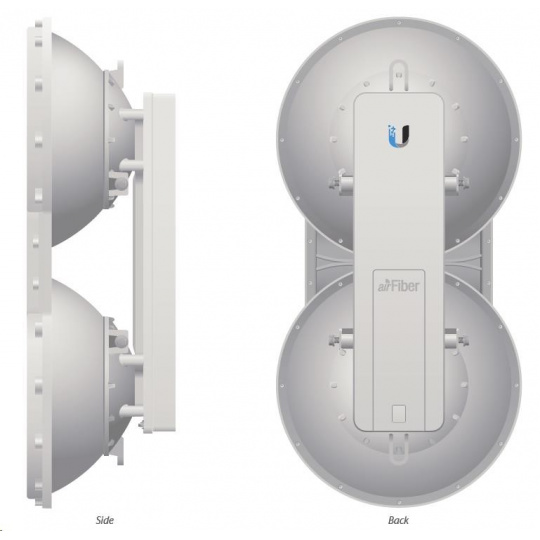

Rozmery 938.4 x 468.4 x 281.4 mm
Hmotnosť 16 kg (vrátane držiaka)
Max. Spotreba energie 40 W
Napájanie 50 V, 1.2A PoE GigE adaptér (súčasťou balenia)
Spôsob napájania Pasívne napájanie cez Ethernet (42-58 VDC)
Certifikáty CE, FCC, IC

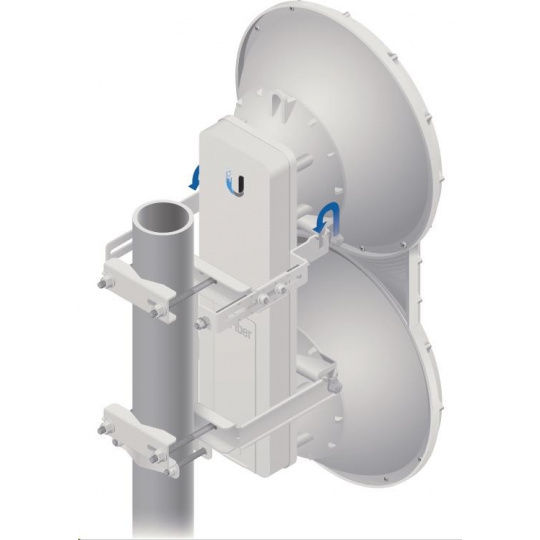

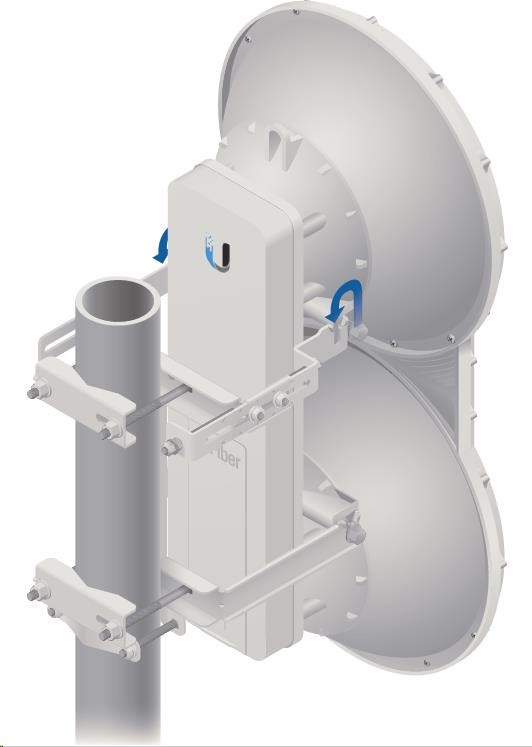

Montážna sada pre montáž na stĺp (súčasťou balenia)
Zaťaženie vetrom 194 lbf @ 125 mph
Odolnosť voči vetru 125 mph
Prevádzková teplota -40 až 55 °C

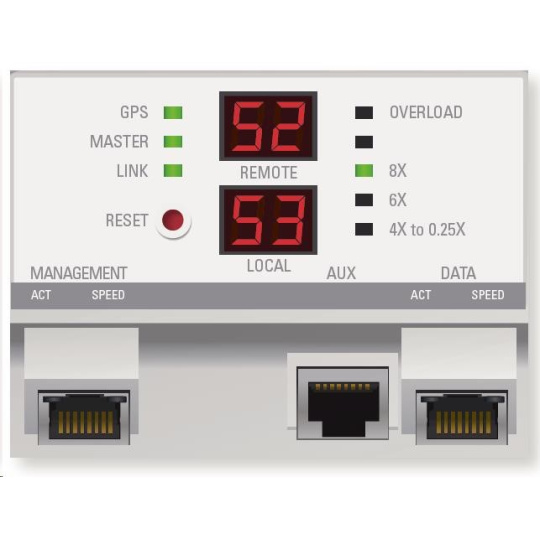

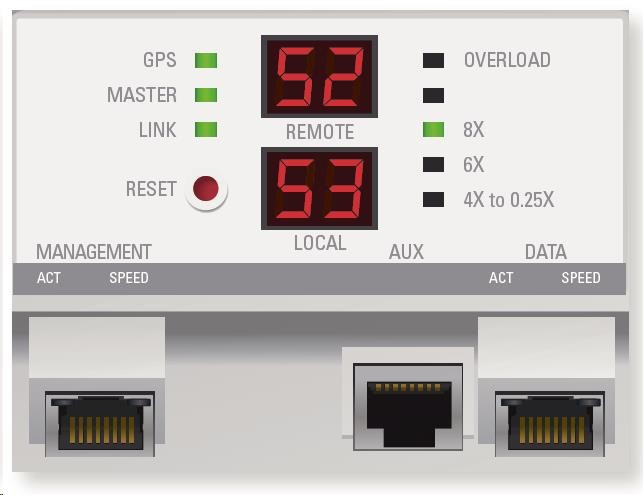

LED diódy (12) Stavové LED diódy:
Dátový port Link/Activity
Rýchlosť dátového portu
Port Management Link/Activity
Rýchlosť portu Management
Synchronizácia GPS
Master/Slave
Stav spojenia
Režim modulácie 0.25x až 4x, 6x, 8x, preťaženie
Vzdialené a miestne displeje (kalibrovaná sila signálu)
Rozhranie
Dátový port (1) 10/100/1000 Ethernet Port
Port pre správu (1) 10/100 Ethernet Port
Pomocný port (1) RJ-12, port pre vyrovnávací tón
Systém
Maximálna priepustnosť 1.0+ Gb/s
Maximálny dosah 100+ km (závisí od regulačného regiónu)
Pakety za sekundu 1+ milión
Šifrovanie 128-bitové AES
Korekcia chýb dopredu 164/205
Cyklický prefix 1/16 Pevný
Pomer Uplink/Downlink 50% Pevný
Rádiová synchronizácia rámcov GPS
Dynamická voľba frekvencie
Pracovná frekvencia:
AF5U
FCC 15.247, IC RSS 21 : 5725 - 5850 MHz

ETSI EN 302 502 : 5725 - 5875 MHz
Other Regions : 5725 - 6200 MHz
--------------------------------------------------------------------

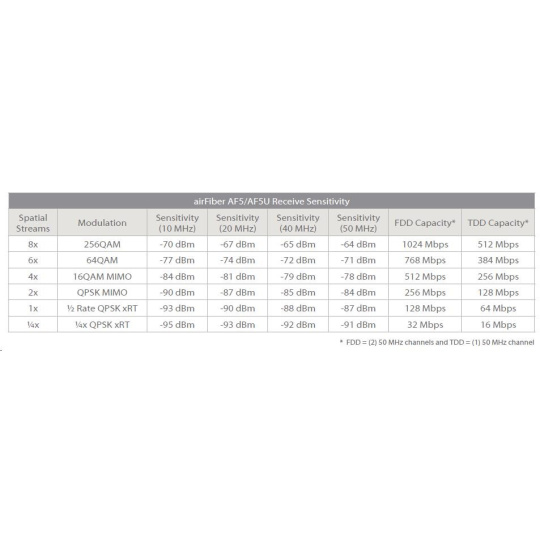

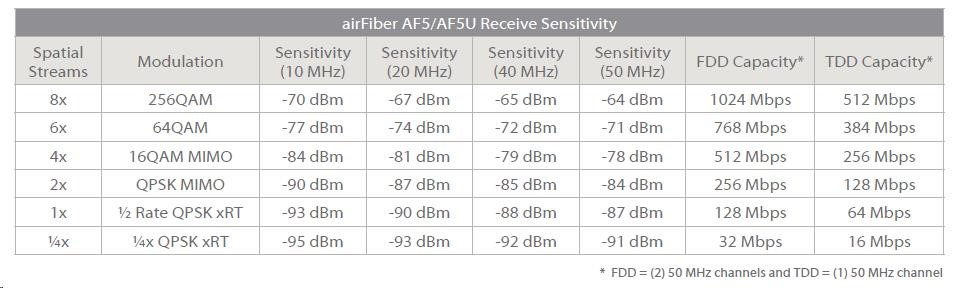

airFiber AF5/AF5U Receive Sensitivity
Spatial
Streams Modulation Sensitivity FDD Capacity* TDD Capacity*
8x 256QAM -65 dBm 1024 Mbps 512 Mbps
6x 64QAM -72 dBm 768 Mbps 384 Mbps
4x 16QAM MIMO -77 dBm 512 Mbps 256 Mbps
2x QPSK MIMO -83 dBm 256 Mbps 128 Mbps
1x 1 Rate QPSK xRT -87 dBm 128 Mbps 64 Mbps
1x 1x QPSK xRT -90 dBm 32 Mbps 16 Mbps
* FDD = (2) 50 MHz channels and TDD = (1) 50 MHz channel
GPS GPS Clock Synchronization
Transceiver xml-ph-0015@d5 ppm bez synchronizácie GPS
±0.2 ppm so synchronizáciou GPS
Šírka pásma kanála 10/20/40/50 MHz
Modulácia 256QAM MIMO
64QAM MIMO
16QAM MIMO
QPSK MIMO
1 Rate QPSK xRT
1 Rate QPSK xRT
Integrovaná delená anténa
Zisk TX 23 dBi
Zisk RX 23 dBi
Šírka lúča 6°
Pomer prednej a zadnej strany 70 dB
Polarizácia Dual-Slant
Izolácia krížovej polarity > 28 dB
