GIGABYTE MB Sc AM5 B840 EAGLE WF6E, AMD B840, 4xDDR5, Wifi, DP, HDMI, ATX
GIGABYTE MB Sc AM5 B840 EAGLE WF6E, AMD B840, 4xDDR5, Wifi, DP, HDMI, ATX

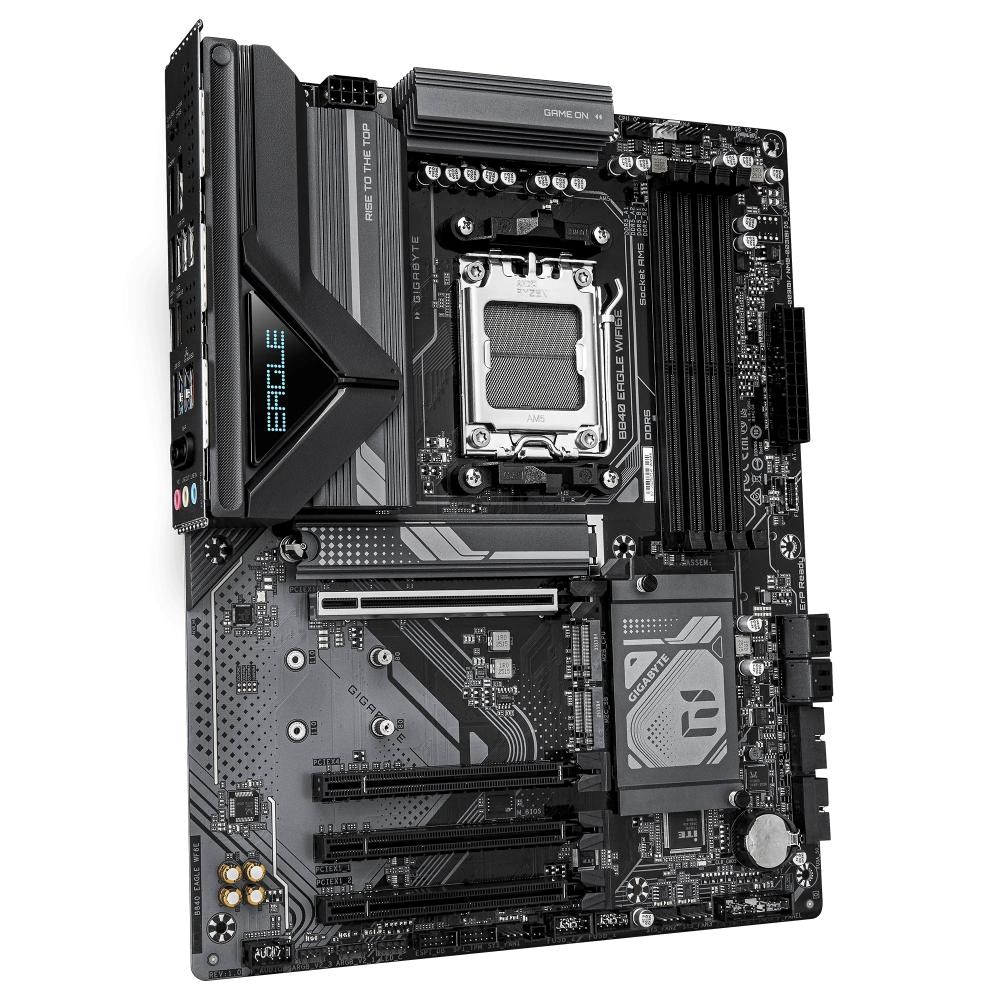

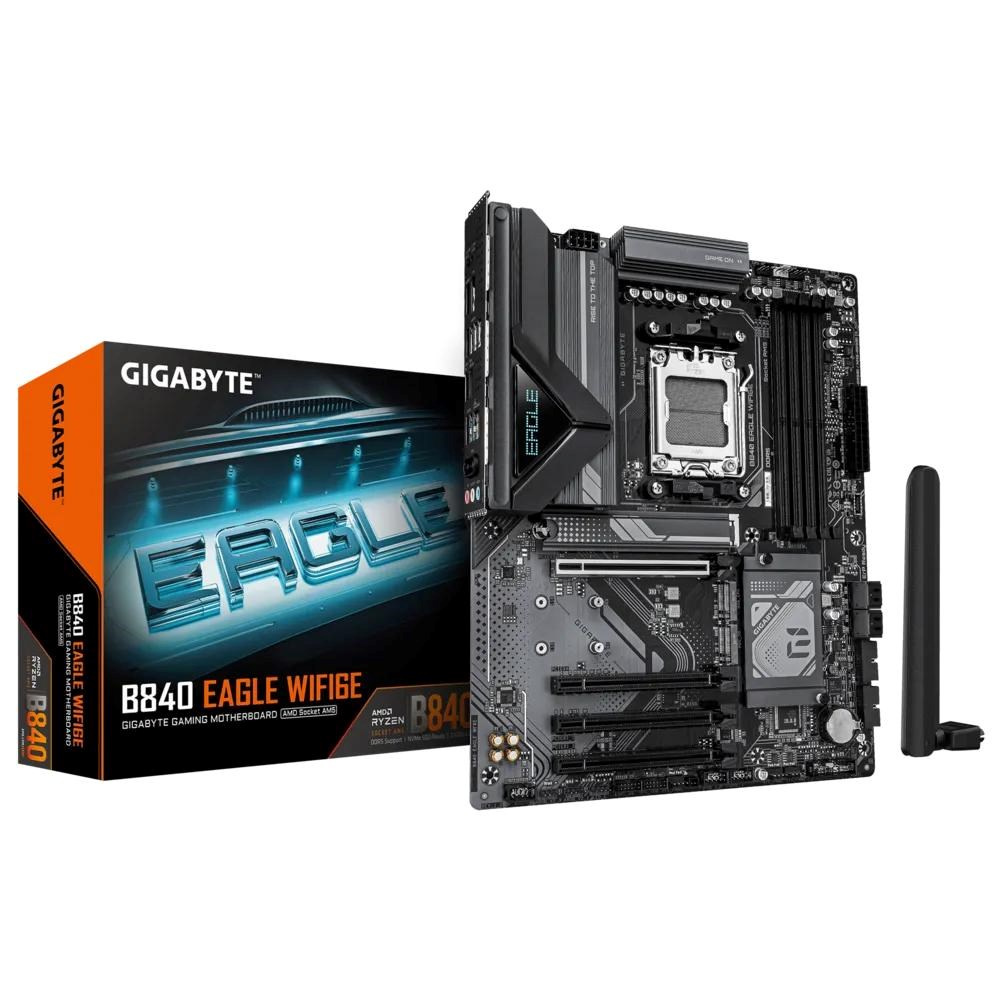

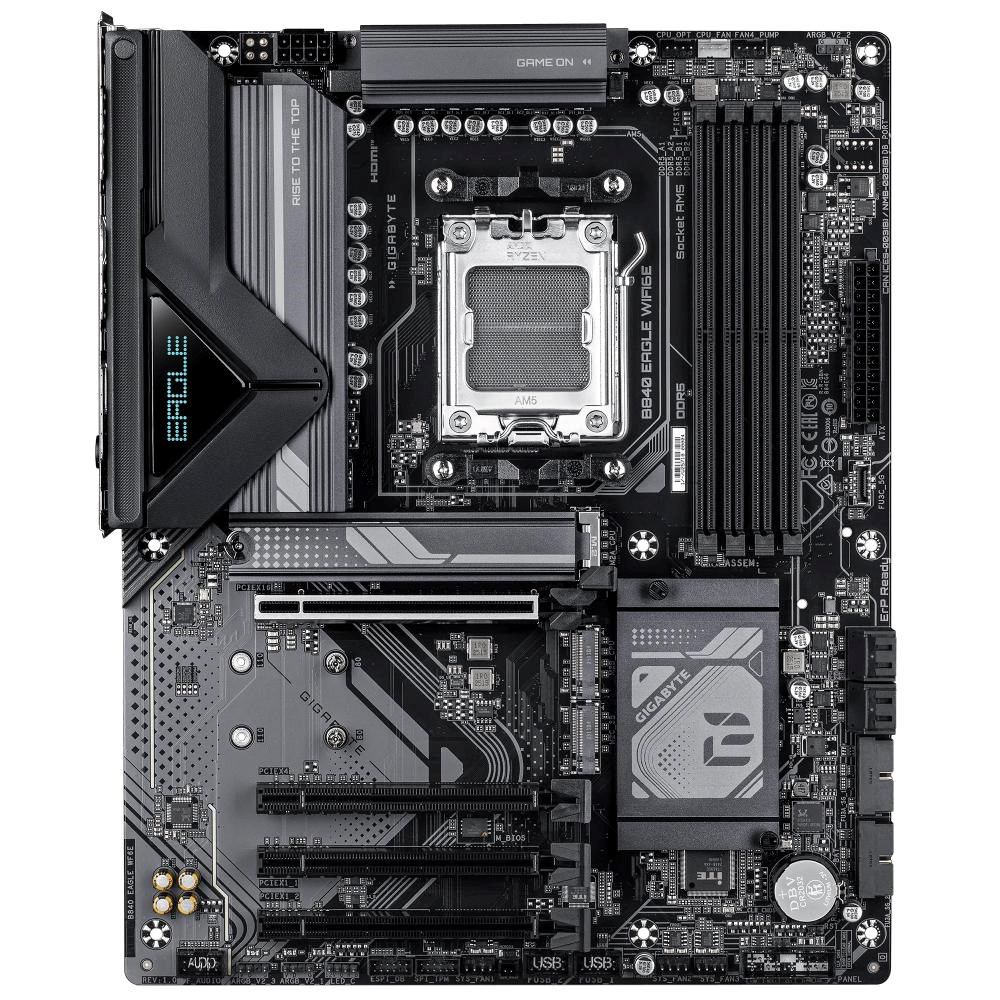

GIGABYTE B840 EAGLE WF6E
- X3D Turbo Mode :Uvoľnite výkon hier novej éry
- AMD Socket AM5 :Podporuje procesory AMD Ryzen™ 9000 / 8000 / 7000 Série
- Digitálny dvojitý 8+2+2 fázy VRM riešenie
- Dvojkanál DDR5:4*DIMM s podporou pamäťových modulov AMD EXPO™
- D5 Bionic Corsa pre neobmedzený výkon pamäte
- WIFI EZ-Plug :Rýchly a jednoduchý dizajn pre inštaláciu Wi-Fi antény
- EZ-Latch Plus :Sloty PCIe a M.2 s rýchlym uvoľnením a bezskrutkovým dizajnom
- EZ-Latch Click :M.2 chladenia s bezskrutkovým dizajnom
- Príjemné rozhranie UI :Multi-Theme, ovládanie ventilátorov AIO a Q-Flash Auto Scan v BIOS a SW.
- Ultra rýchle úložisko :3*M.2 slotov, vrátane 2* PCIe 4.0 x4
- Efektívny chladiaci systém :VRM Thermal Armor Advanced & M.2 Thermal Guard
- Rýchla sieťová konektivita :2.5GbE LAN & Wi-Fi 6E
- Rozšírená konektivita :HDMI, Displayport
CPU
AMD Socket AM5, podpora pre:
AMD Ryzen™ 9000 Serie procesorov/
AMD Ryzen™ 8000 Serie procesorov/
AMD Ryzen™ 7000 Serie procesorov
(Pre najnovší zoznam podpory CPU navštívte webovú stránku GIGABYTE.)
Čipová sada
AMD B840
Pamäť
Podpora DDR5 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C) / 6200(O.C) / 6000(O.C) / 5800(O.C) / 5600(O.C) / 5200 / 4800 / 4400 MT/s pamäťové moduly
4 x DDR5 DIMM zásuvky s podporou až do 256 GB (64 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora pre neECC unbuffered DIMM 1Rx8/2Rx8/1Rx16 pamäťové moduly
Podpora pre AMD Extended Profiles pre pretaktovanie (AMD EXPO™) a Extreme Memory Profile (XMP) pamäťové moduly
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátové rýchlosti a počet pamäťových modulov, viac informácií nájdete v zozname „Memory Support List“ na webovej stránke GIGABYTE.)
Grafika na palube
Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora pre HDMI 2.1, HDCP 2.3 a HDR.
** Podpora pre natívne HDMI 2.1 TMDS kompatibilné porty.- 1 x DisplayPort, podporuje maximálne rozlíšenie 3840x2160@144 Hz
* Podpora pre DisplayPort 1.4.(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)
Audio
Realtek® Audio CODEC
Vysokokvalitný zvuk
2/4/5.1/7.1 kanálov
* Funkciu zvukového jacku môžete upraviť pomocou softvéru na zvukové nastavenia. Na konfiguráciu 7.1-kanálového zvuku pristupujte k softvéru na zvukové nastavenia.
LAN
Realtek® 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)
Bezdrôtový komunikačný modul
Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, podporuje 2.4/5/6 GHz nosné pásma
- BLUETOOTH 5.3
- Podpora pre bezdrôtový štandard 11ax 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)
* Verzia Bluetooth sa môže s aktualizáciami meniť. Viac podrobností na webovej stránke dodávateľa Wi-Fi čipu.
Expanzné sloty
1 x PCI Express x16 slot (PCIEX16), integrovaný do CPU:
- AMD Ryzen™ 9000/7000 Query procesory podporujú PCIe 4.0 x16 režim
- AMD Ryzen™ 8000 Series-Phoenix 1 procesory podporujú PCIe 4.0 x8 režim
- AMD Ryzen™ 8000 Series-Phoenix 2 procesory podporujú PCIe 4.0 x4 režim
* Slot PCIEX16 môže podporovať iba grafickú kartu alebo NVMe SSD. Ak chcete nainštalovať iba jednu grafickú kartu, uistite sa, že je umiestnená v PCIEX16 slote.Čipová sada:
- 1 x PCI Express x16 slot, podporujúci PCIe 3.0 a fungujúci na x4 (PCIEX4)
- 2 x PCI Express x16 sloty, podporujúce PCIe 3.0 a fungujúce na x1 (PCIEX1_1, PCIEX1_2)
* Slot PCIEX4 zdieľa šírku pásma s slotmi PCIEX1_1 a PCIEX1_2. Slot PCIEX4 pracuje až na režim x2, keď sú nainštalované sloty PCIEX1_1/PCIEX1_2.
Úložiskový rozhranie
1 x M.2 konektor (M2A_CPU), integrovaný do CPU, podporuje Socket 3, M key, typ 25110/22110/2580/2280 SSD:
- AMD Ryzen™ 9000/7000 Serie procesorov podporuje PCIe 4.0 x4/x2 SSD
- AMD Ryzen™ 8000 Series-Phoenix 1 procesory podporujú PCIe 4.0 x4/x2 SSD
- AMD Ryzen™ 8000 Series-Phoenix 2 procesory podporujú PCIe 4.0 x4/x2 SSD
1 x M.2 konektor (M2B_CPU), integrovaný do CPU, podporuje Socket 3, M key, typ 25110/22110/2580/2280 SSD:
- AMD Ryzen™ 9000/7000 Serie procesorov podporuje PCIe 4.0 x4/x2 SSD
- AMD Ryzen™ 8000 Series-Phoenix 1 procesory podporujú PCIe 4.0 x4/x2 SSD
- AMD Ryzen™ 8000 Series-Phoenix 2 procesory podporujú PCIe 4.0 x2 SSD
1 x M.2 konektor (M2C_SB), integrovaný do čipovej sady, podporuje Socket 3, M key, typ 25110/22110/2580/2280 PCIe 3.0 x4/x2 SSD
4 x SATA 6Gb/s konektorov
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD úložiská
* RAID 5 je k dispozícii iba pre procesory AMD Ryzen™ 9000 Series.RAID 0, RAID 1 a RAID 10 pre SATA úložiská
USB
CPU:
- 1 x USB Type-C® port na zadnom paneli s podporou USB 3.2 Gen 2
- 2 x USB 3.2 Gen 1 porty na zadnom paneli
CPU+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada:
- 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
- 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný cez interný USB header
- 4 x USB 2.0/1.1 porty dostupné cez interné USB headery
Čipová sada+USB 3.2 Gen 1 Hub:
- 4 x USB 3.2 Gen 1 porty dostupné cez interné USB headery
Vnútorné I/O konektory
1 x 24-pinový ATX hlavný napájací konektor
1 x 8-pinový ATX 12V napájací konektor
1 x CPU ventilátorový header
1 x CPU ventilátor/čerpadlo vodného chladenia header
3 x systémové ventilátorové headery
1 x systémové ventilátorové/čerpadlo vodného chladenia header
3 x adresovateľné RGB Gen2 LED pásikové headery
1 x RGB LED pásikový header
3 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panelový header
1 x audio header predného panelu
1 x USB Type-C® header, s podporou USB 3.2 Gen 1
2 x USB 3.2 Gen 1 headery
2 x USB 2.0/1.1 headery
1 x Trusted Platform Module header (len pre modul GC-TPM2.0 SPI V2)
1 x reset jumper
1 x Clear CMOS jumper

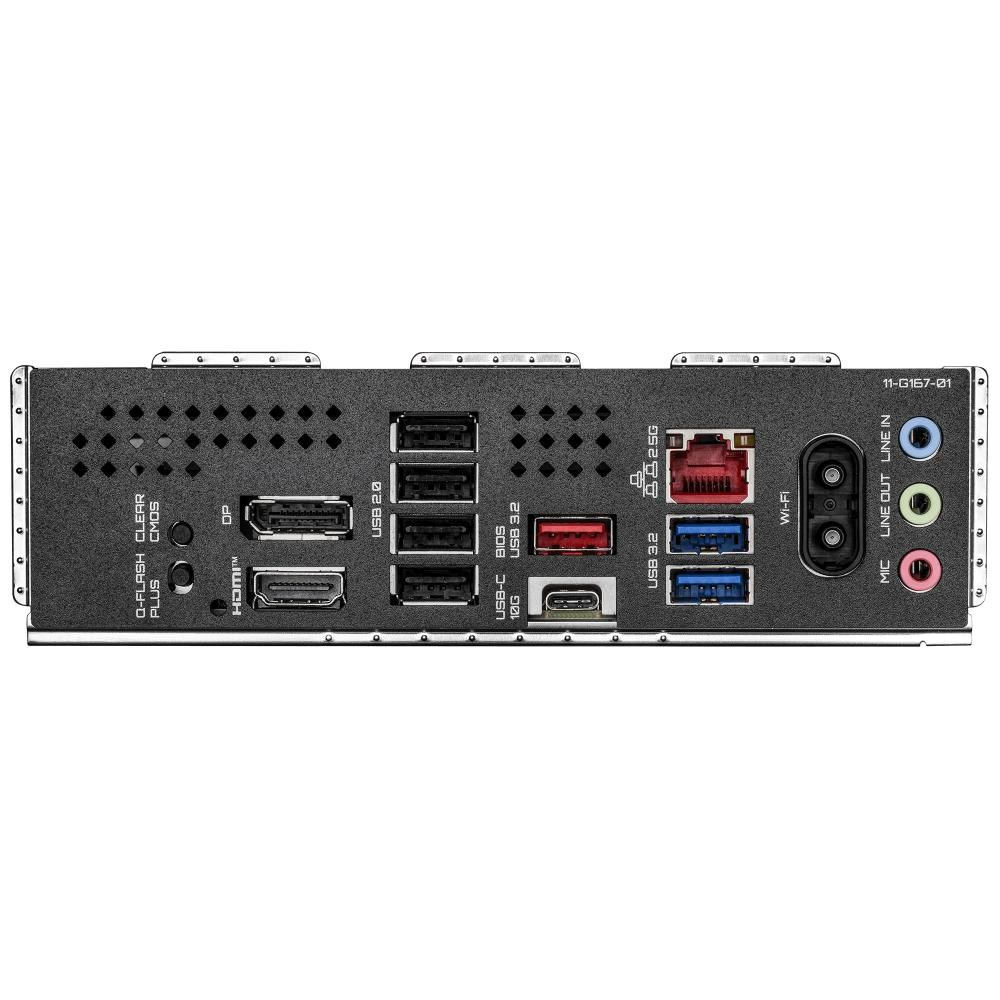

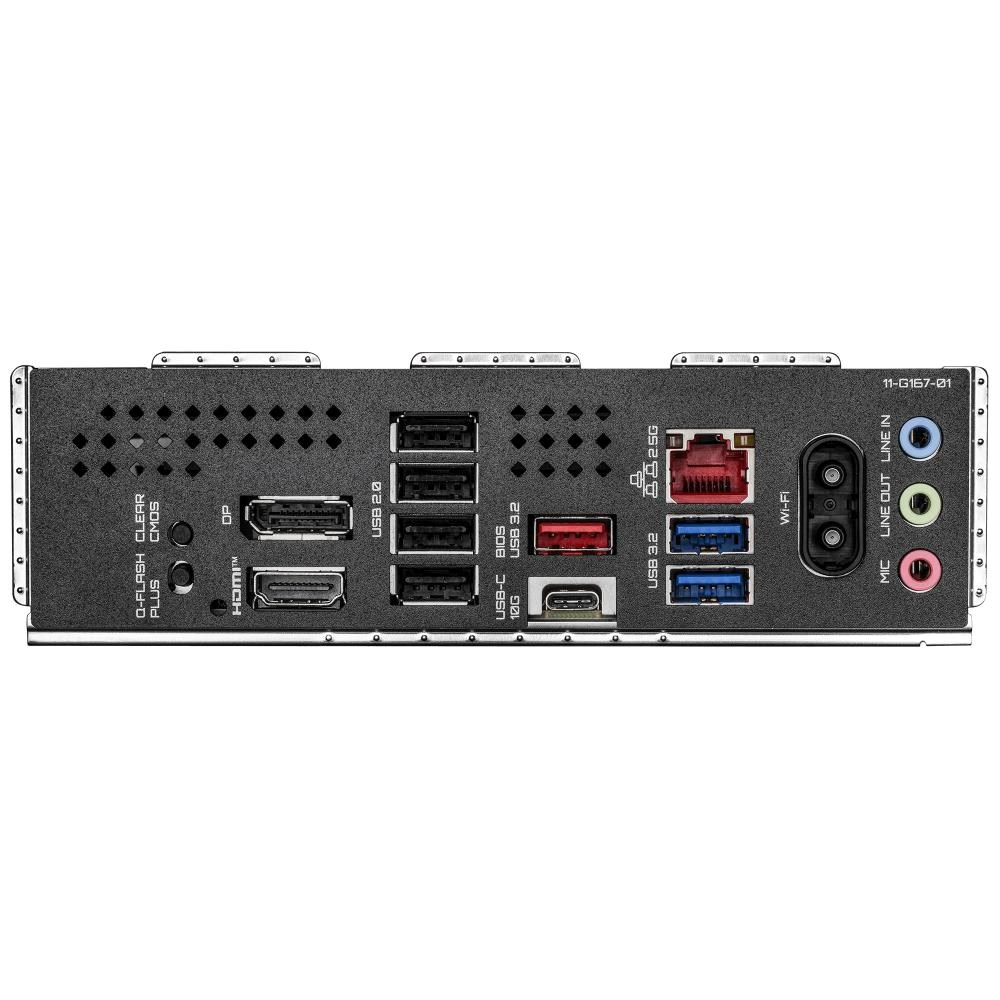

Základné konektory na zadnom paneli
1 x tlačidlo Q-Flash Plus
1 x tlačidlo Clear CMOS
1 x DisplayPort*
1 x HDMI port*
1 x USB Type-C® port s podporou USB 3.2 Gen 2
1 x USB 3.2 Gen 2 Type-A port (červený)
2 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
2 x konektory antény (2T2R)
3 x audio jacky* Skutočná podpora môže variť v závislosti od CPU.
I/O Controller
iTE® I/O Controller čip
Monitoring H/W
Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vody v chladivom systéme
Varovanie pred zlyhaním ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora (čerpadla) závisí od inštalovaného ventilátora (čerpadla).
BIOS
1 x flash pamäť 256 Mbit
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikátne funkcie
Podpora GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môže líšiť v závislosti od modelu základnej dosky. Podporované funkcie každej aplikácie sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky.Podpora Q-Flash
Podpora Q-Flash Plus
Podpora Smart Backup
Súčasťou balenia Softvér
Norton® Internet Security (OEM verzia)
Operačný systém
Podpora Windows 11 64-bit
Podpora Windows 10 64-bit
Tvar dosky
Formát ATX; 30.5 cm x 24.4 cm
Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
.
