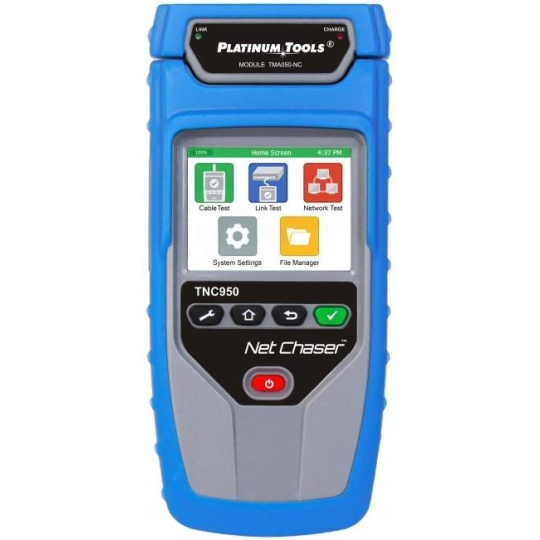

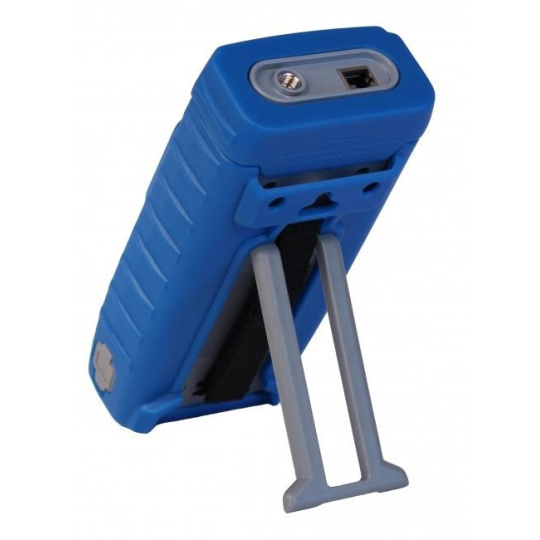

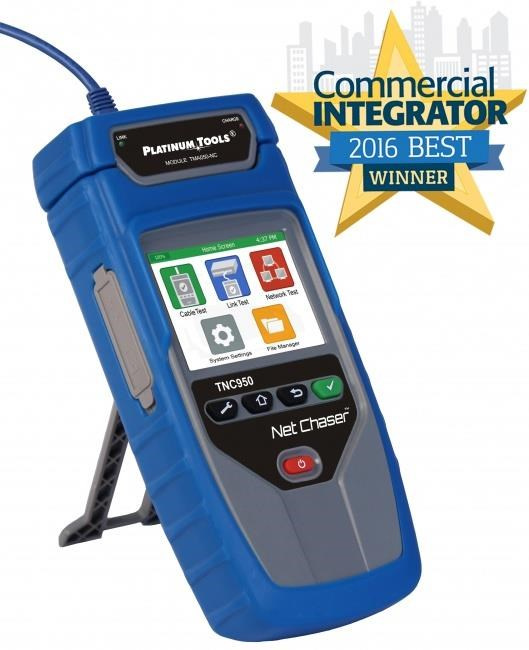

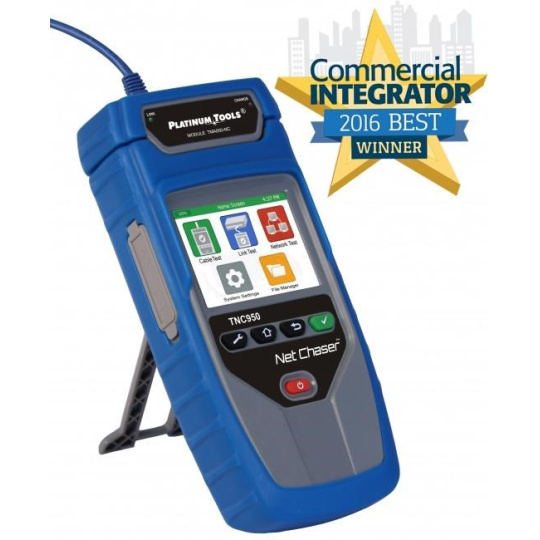

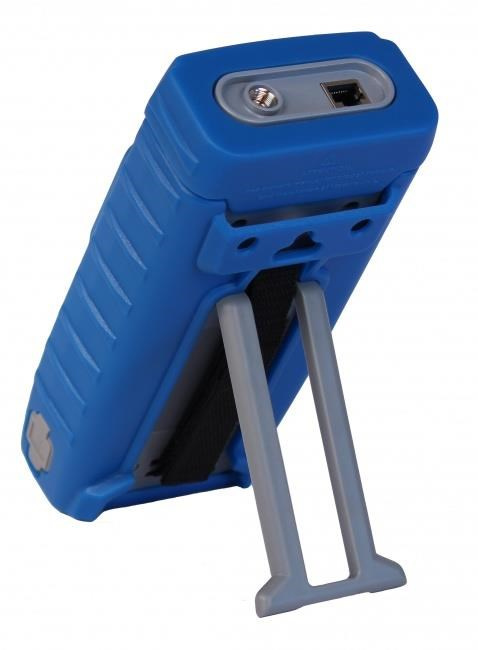

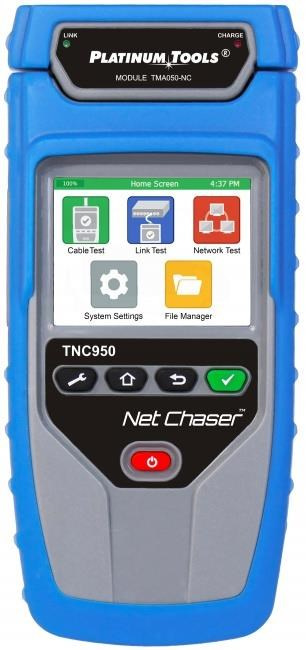

Platinum Tools TNC950-AR - Net Chaser™ validátor datových sítí, made in USA

Net Chaser™


Net Chaser™ je nepostradatelný pomocník každého technika či správce datových sítí LAN/WAN. Díky tomuto vysoce kvalitnímu multifunkčnímu zařízení, vyráběnému v USA, je diagnostika závady či správné nastavení sítě jednodušší než kdy předtím.

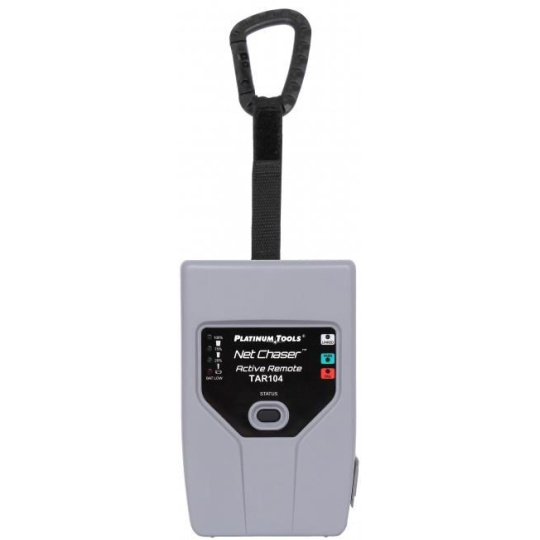

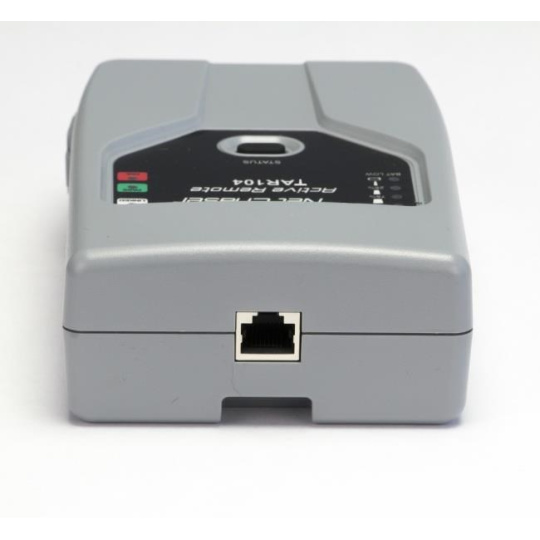

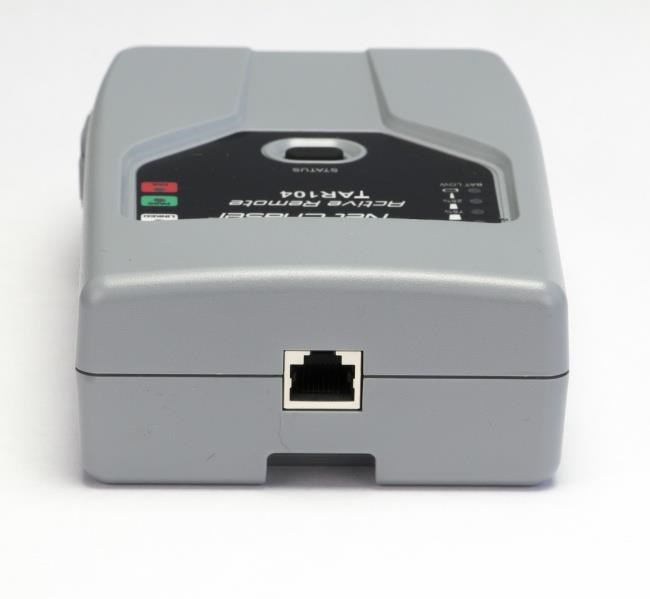

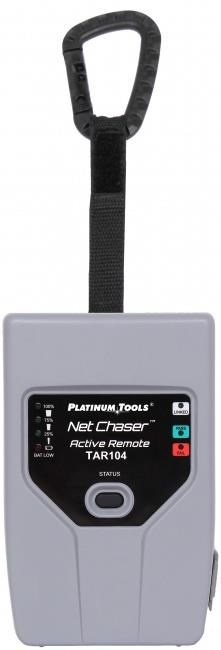

Doménou Net Chaser™ je BER test (BERT = Bit Error Rate Test) který vysílá do kabelu plnou linkovou rychlostí (1Gbps) data a simuluje tak reálné maximální datové zatížení, které může na trase nastat. Na druhé straně kabelu pak připojený aktivní přijímač data zpracuje resp. odešle obratem zpět k NetChaseru, který vyhodnotí BERT, pokud se nevyskytují žádné chyby je test úspěšný (max. 5 errorů je přípustných). Celý test trvá okolo 10 sekund, nicméně pro odhalení nepravidelně se opakujících závad/interferencí je možné přenést i větší množství dat, max. tvání testu je pak 270 sekund. Uvedu příklad z praxe = novostavba rodinného domu, rozvody strukturované kabeláže vedeny společně s elektrickými rozvody, souběhy i 10 a více metrů, strukturovaná kabeláž použita nejméně vhodná tedy UTP. V případě spoštění spotřebičů (zejména indukčního charakteru) s velkým odběrem proudu (proudové špičky při spouštění motorů atd.) dochází k silným interferencím, které mají za následek poškození přenášených ethernetových rámců, snížení propustnosti sítě a navýšení odezvy. V kombinaci s měřením SNR (Signal-Noise-Ration) dokáže NetChaser tento problém spolehlivě detekovat. Samozřejmě existuje spousta jiných faktorů které mohou ovlivňovat pozitivní výsledek BER testu jako použití někvalitní kabeláže - možné přeslechy mezi páry, neodpovídající skew, přílš nízké SNR, mechanická poškození atd.

Dále je k dispozici je celá řada testů, od detekce správného zapojení jednotlivých párů ethernetového kabelu, délky kabelu či vzdálenosti k poruše (zkrat/přerušení), SNR, Skew, aktivní linkový test, IPv4 + IPv6 ping test, VLAN detekce, DHCP testing, DNS discovery, URL ping test. Dokáže prohledat síťové okolí prostřednictvím protokolu LLDP a idetifikovat jednotlivá zařízení v síti jako switche, routery, koncové stanice atd.

Díky technologii TDR (stejný princip používán i při měření optických kabelů) dokáže ověřit integritu datových kabelů, tedy správné zapojení jednotlivých pinů/párů, detekuje zkrat případně přerušení a vzdálenost k této poruše, stejně tak dokáže změřit celkovou délku kabelu jak ethernetového tak telefonního i koaxiálního. Nechybí ani funkce rozblikání konkrétního portu na switchi/routeru pro snadnou identifikaci konkrétního kabelu/portu.


K dispozici je i integrovaný tónový generátor (lze vybrat jednotlivé piny do kterých má být tón generován) takže při použití detekční sondy (tzv. tone seeker, např. PN: TP250C, viz.příslušenství) je možné identifikovat jednotlivé kabely ve velkých svazcích.

Velkým pomocníkem bude zajisté i test PoE, který neměří jen napětí na prázdno, ale dokáže zdroj (PSU PoE) reálně zatížit a zjistit tak potenciální problémy spojené s vysokým úbytkem napětí (nevhodně zvolená kabeláž, příliš dlouhá trať, špatná třída/norma PoE, vadný zdroj atd.). Pokud tedy prostřednictvím PoE napájíte např. nějaké AP, IP kameru či telefon, tento test je velmi praktický až nepostradatelný. Současně tento test identifikuje páry na kterých napětí naměřil, lze z toho tak jednoduše usoudit o jaký mode (A/B) se v případě standardu 802.3af/at jedná, což může být taktéž velmi užitečné jelikož ne všichni výrobci toto dostatečně specifikují (některá Cisco zařízení atd..).

Výsledky testu je možné ukládat/archivovat prostřednictvím USB do PC či na SD kartu (export do .csv či .pdf)



TECHNICKÉ SPECIFIKACE:

Síťové funkce:
  • podpora IPv4 a IPv6 protokolů
  • verifikace DHCP (přidělení IP z DHCP serveru) a DNS
  • ping IPv4 a IPv6 + ping na URL
  • CDP, LLDP discovery protokoly
  • Network Mapping - identifikace jména zařízení, IP adresy a MAC adresy
  • VLAN detekce
  • reálný TCP/UDP datový test propustnosti (downlink/uplink)
  • detekce linkové rychlosti ethernetových portů
  • detekce PoE (třída, napěetí naprázdno/při zatížení, detekce párů kde se napětí nachází)
Testování kabelů:
  • BER test, SNR, Skew
  • zobrazuje délku kabelu pro každý pár (v metrech či stopách dle nastavení) použitím technologie TDR
  • testuje CAT3/5e/6/6a ethernetové kabely, dále telefonní a koaxiální kabely
  • detekuje správné zapojení, poruchy typu zkrat, přerušení, přehození vodičů v párů (split) atd.
  • testování a detekce až 8 tratí pomocí terminátorů typu "remote ID and test"
  • pouze detekce (bez testování zapojení) je možná až na 20 terminátorů typu "ID-olny"
  • generátor tónu, lze vybrat na který pin aplikovat
  • zpětné shlédnutí či archivace (pomocí USB do PC či SD karty) provedených testů
  • plně barevná detekce jednotlivých kabelů - přehledné zobrazení narodíl od černobílých LCD kde jsou pouze jednotlivé vodiče očíslovány
NC950-AR obsahuje:
  • hlavní jednotku Net Chaser™
  • Micro USB cable, 2x RJ45 Port Saver, F-spojka na koax
  • 2x napájecí zdroj pro dobíjení vestavěných Lion akumulátorů jak v netchaseru tak remote jednotce
  • braška s poutky



.
